ふるい分け・異物除去工程

ふるい分け・異物除去工程

粉体原料のふるい分け、
非磁性・磁性異物の混入防止に。

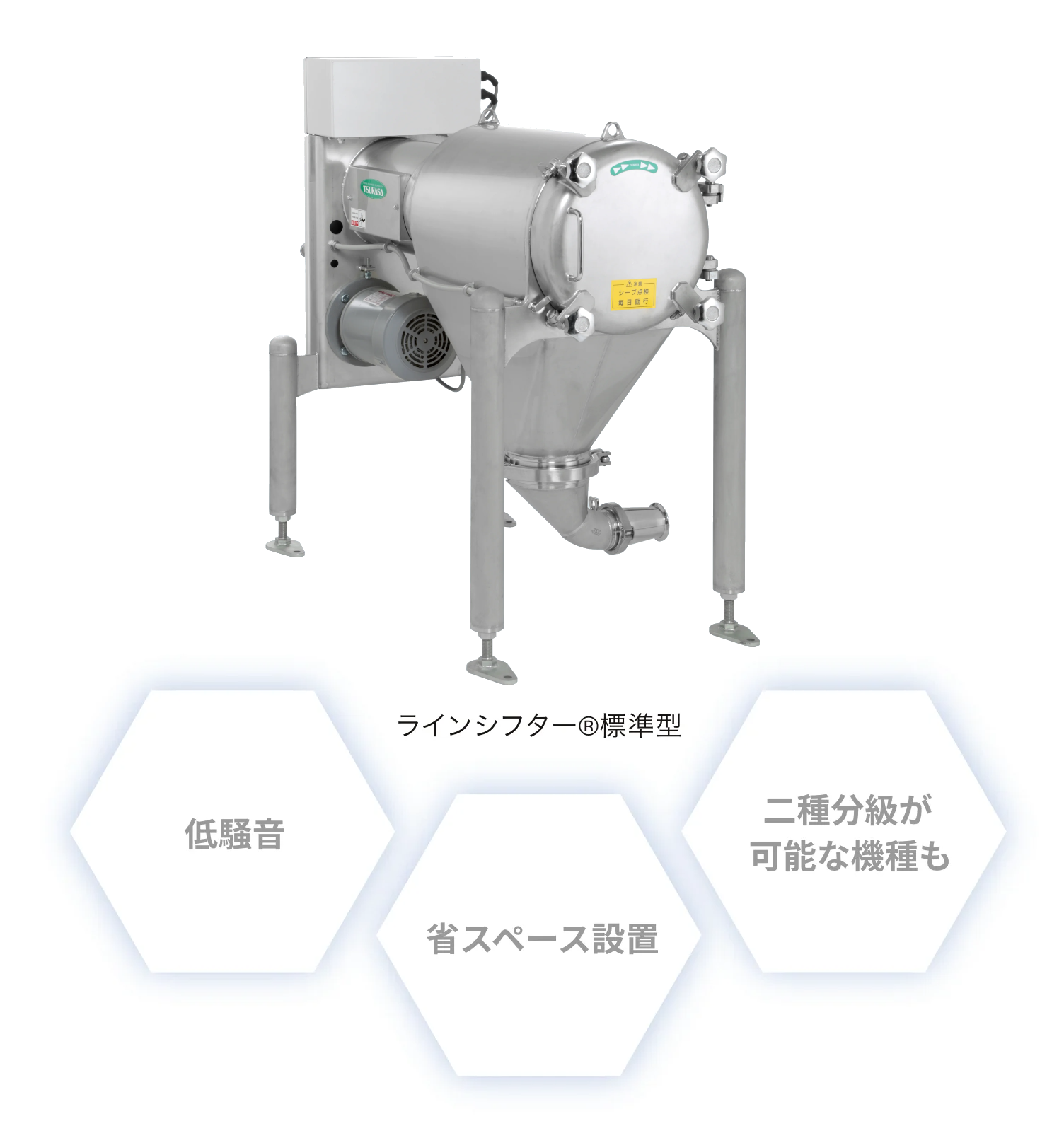

TSUKASAのラインシフター®は円筒構造を採用。
高速回転するビーター(羽根)で粉ダマを解砕しながらふるい分けを行います。
この過程で粉体が空気を多く含むため、次工程(混合・混錬など)で原料が分散しやすくなります。
また、シーブ(網)内に残った異物は容易に点検・除去できます。

ラインシフター®の構造

 イメージ
 イメージ

TSUKASAのふるい機・異物除去装置 活用実例

ストック原料の排出・計量・混合まで効率化

「パウサイロ」から原料を排出させ、「パウスケール」で計量したら空気輸送で「ラインシフター®・標準型」に送ってふるい分けをします。さらに「パウマグネット・インライン型」で磁性異物を除きます。そして「パウミキサー・コニカル竪型」で混合して次工程に送ります。
 イメージ
分級したオーバー品をリサイクル利用
「ダンピングサーバー」から空気輸送した原料を「ラインミル」で粉砕します。粉砕後の原料は「ラインシフター®・二種ふるい型」でパス品とオーバー品に分級し、パス品は磁性異物を除去して「パウサイロ」へ。オーバー品は上流側へリサイクルして再粉砕にまわします。
 イメージ
 イメージ
簡単メンテナンスで清潔さをキープ
「ラインシフター®・標準型」のメンテナンスはとても簡単 です。円筒形のシーブ(網)を本体から引き出し、異物を 払い落として元に戻すだけ。工具は必要ありません。網のスペアへの張り替えについても従来のバンド式と比べ非常に簡単な構造です。またオプションで水洗いにも対応し、 清潔な状態を容易にキープすることができます。
 イメージ
ノブボルトを緩める
 イメージ
扉を開いてシーブを引き抜く

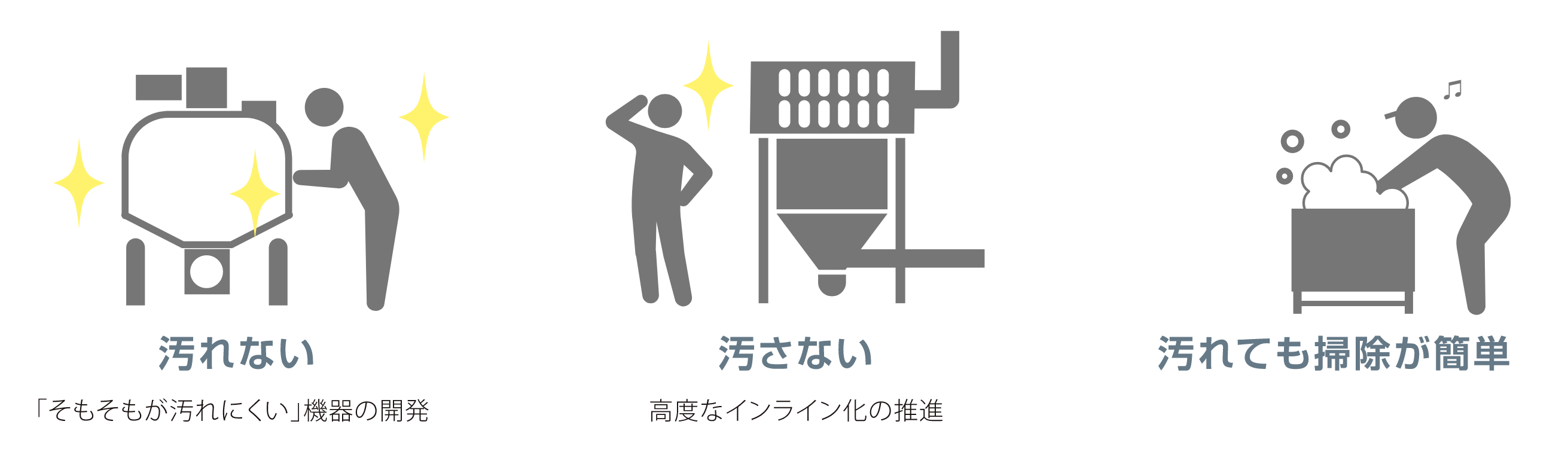

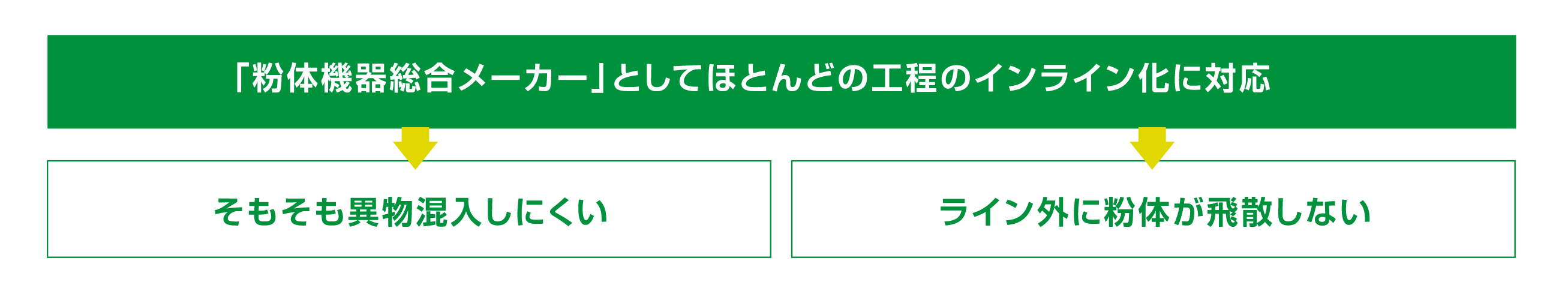

TSUKASAの粉体機器のメンテナンス基本コンセプト

TSUKASAの粉体機器のメンテナンス基本コンセプト イメージ

動画紹介

ふるい機

  • ラインシフター®︎・標準型(LS)

    空気輸送ラインに設置するインライン型ふるい装置
    MORE >
  • パウシフター・標準型(PSF)

    シュート輸送経路に設置するインライン型ふるい装置
    MORE >
  • ラインシフター®︎・二種ふるい型(LS-SP)

    空気輸送のインラインで二種分級が可能なふるい装置
    MORE >
  • パウシフター・二種ふるい型(PSF-SP)

    シュート輸送経路に設置する二種分級が可能なふるい装置
    MORE >
  • パウシフター・三種ふるい型(PSF-SPW)

    シュート輸送経路に設置する三種分級が可能なふるい装置
    MORE >
  • パウシフター・特殊仕様(PSF-25/70-Z)

    側面点検口により清掃性・機器内部の視認性が向上した特殊仕様
    MORE >
  • パウシフター・特殊仕様(PSF-15/25 GMP型)

    医薬品や食品素材の研究開発試作に最適な特殊仕様
    MORE >
  • シーブクリーナー(ラインシフター®・パウシフター用)

    周囲を汚さずシーブの清掃が簡単に
    MORE >

異物除去装置

  • マグキャップ(MCP)

    シュート輸送配管の点検口に設置する磁性異物除去装置
    MORE >
  • マグキャップ・リムーバブルタイプ(MC)

    マグネットバーの取り外しが可能な磁性異物除去装置
    MORE >
  • マグネットスポート(MS-G)

    シュート輸送配管内に設置可能な磁性異物除去装置
    MORE >
  • パウマグネット・ゲート型(MG2)

    機器やタンクの投入・排出口に設置可能な磁性異物除去装置
    MORE >
  • パウマグネット・ロータリー型(SRM2)

    付着性が強い粉体に対応した磁性異物除去装置
    MORE >
  • パウマグネット・インライン型(NIM)

    空気輸送ラインに設置可能な磁性異物除去装置
    MORE >
  • パウマグネット・インライン型・バータイプ(NIMB)

    キャップ構造で脱着が可能な磁性異物除去装置
    MORE >
詳しい資料のご請求・ダウンロード、技術相談や製品の購入に関するご質問はこちらのページからお問い合わせください。
