粉粒体用スライドゲート
パウゲートスライド（スタンダード）・エアーシリンダータイプ（PGA）
用途
⚫︎角型…正・長方形排出口用、コンベアーやタンク下などの粉粒体の排出。
⚫︎丸型…円形排出口用、サイロやチェックビン下などの粉粒体の排出。
⚫︎丸型…円形排出口用、サイロやチェックビン下などの粉粒体の排出。
仕様
⚫︎材質：スチールまたは接粉部ステンレス
⚫︎外面標準色：スチール部…N9（ホワイト）
⚫︎シリンダーエアー圧：0.4～0.6MPa
⚫︎標準装備：エアーシリンダー、電磁弁、シリンダースイッチ
⚫︎外面標準色：スチール部…N9（ホワイト）
⚫︎シリンダーエアー圧：0.4～0.6MPa
⚫︎標準装備：エアーシリンダー、電磁弁、シリンダースイッチ
シール方式
⚫︎粒体用シール…シール材質：超高分子量ポリエチレン（型式末尾無記号）
⚫︎粉体用シール…シール材質：グランドパッキン（型式末尾記号G）
⚫︎ダブルシール…シール材質：
［内部］超高分子量ポリエチレン（型式末尾記号W）
［外部］グランドパッキン
⚫︎粉体用シール…シール材質：グランドパッキン（型式末尾記号G）
⚫︎ダブルシール…シール材質：
［内部］超高分子量ポリエチレン（型式末尾記号W）
［外部］グランドパッキン

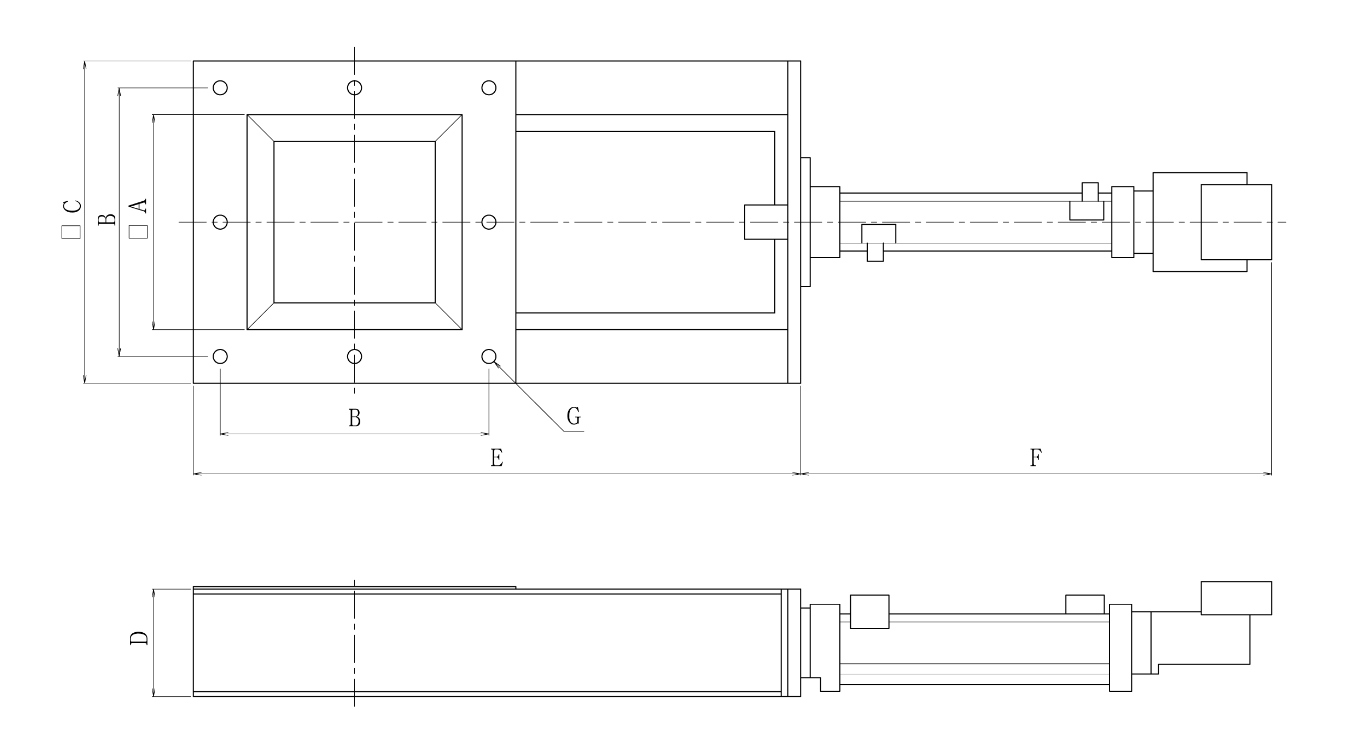

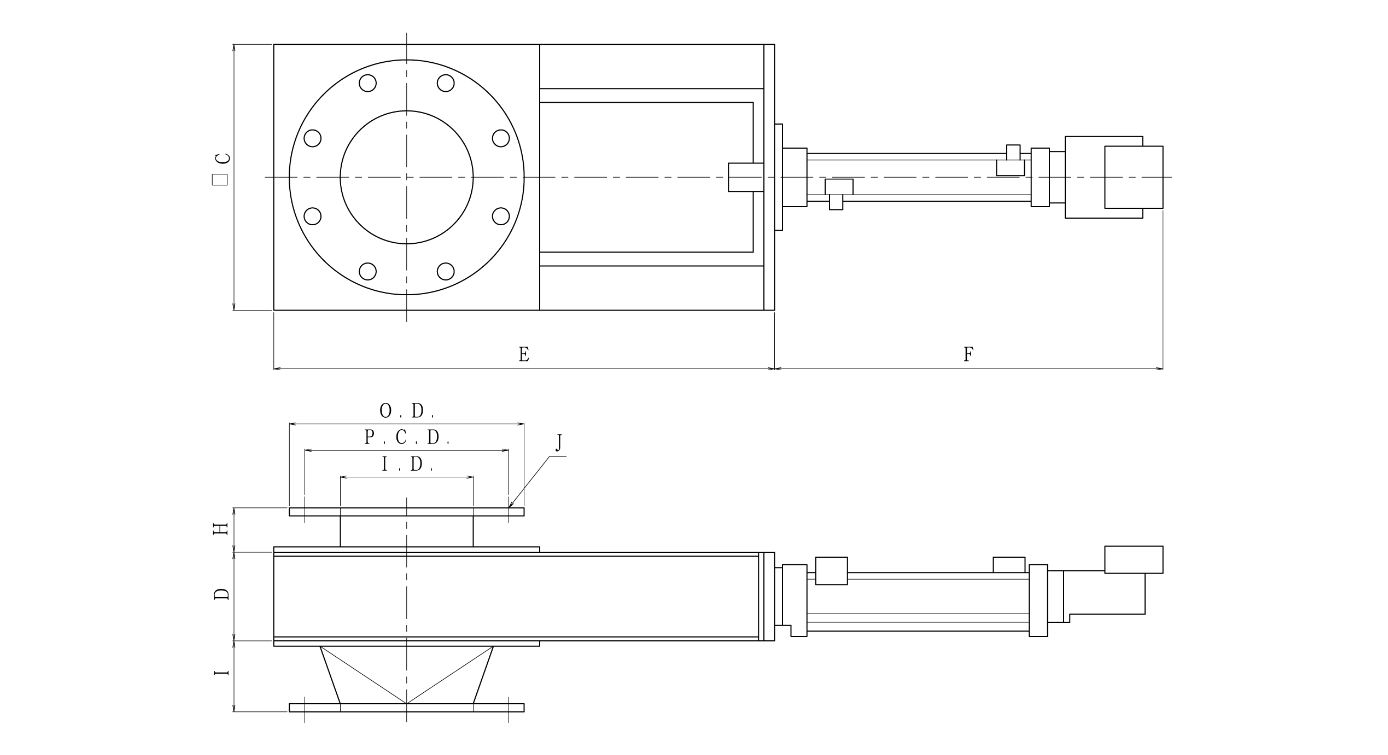

図面・寸法
